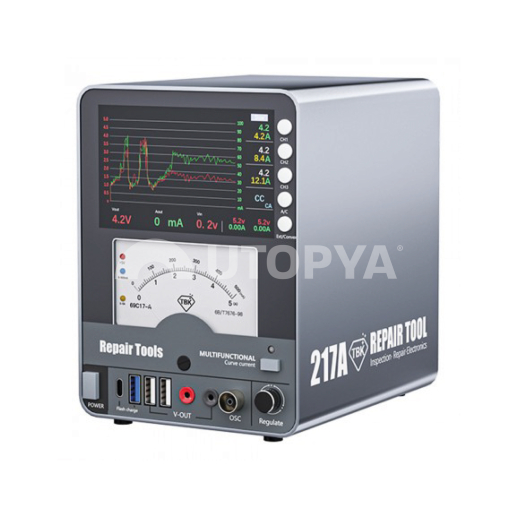

Alimentación Inteligente TBK-217A con Osciloscopio - Diagnóstico Profesional de 150W

Descripción

La TBK-217A es mucho más que una simple fuente de alimentación de laboratorio; es un instrumento de diagnóstico híbrido diseñado para los técnicos electrónicos más exigentes. Al combinar una fuente de alimentación estabilizada de 150W (30V/5A) y un osciloscopio digital, permite monitorear con extrema precisión el comportamiento eléctrico de las placas madre. Su pantalla a color muestra no solo los valores numéricos de voltaje y corriente, sino también la forma de onda de la señal, permitiéndole detectar visualmente microcortes, inestabilidades de arranque o picos de consumo anormales invisibles en una fuente de alimentación estándar.

Ideal para la reparación de teléfonos inteligentes y computadoras, la TBK-217A cuenta con múltiples interfaces de salida, incluyendo puertos USB para diagnósticos de carga rápida. Su sistema de protección inteligente corta instantáneamente la alimentación en caso de cortocircuito, preservando así los componentes sensibles de sus clientes. Gracias a su capacidad para grabar y mostrar el historial de consumo, se convierte en un aliado indispensable para diagnosticar problemas de "boot loop" o complejos problemas de gestión de energía (PMIC). Compacta e intuitiva, centraliza sus herramientas de medición para un banco de trabajo más eficiente y un diagnóstico más preciso.

Características técnicas

• Referencia: TBK-217A (Serie Smart Power)
• Potencia total: 150W
• Salida ajustable: 0-30V / 0-5A
• Función de Osciloscopio: Visualización en tiempo real de señales y corriente
• Pantalla: Pantalla LCD a color de alta definición
• Puertos adicionales: Salida USB-A / USB-C para pruebas de carga
• Precisión: Visualización de 4 dígitos (mV / mA)
• Seguridad: Protección activa contra cortocircuitos y sobrecargas

Consejo de Taller y Uso

La principal ventaja de la TBK-217A radica en su función "Graph": al arrancar un iPhone, observe la curva de corriente. Una curva que se estanca o se reinicia en bucle en un nivel específico le indica de inmediato en qué etapa del arranque (NAND, CPU, RAM) está fallando. Consejo técnico: Utilice la función de osciloscopio para verificar la limpieza del voltaje de salida de un regulador en una placa madre; si ve "ruido" (ondulaciones excesivas), esto a menudo confirma un condensador de filtrado defectuoso. Por último, asegúrese de calibrar correctamente sus límites OCP (protección de corriente) ligeramente por encima del consumo normal del dispositivo probado para evitar cortes repentinos mientras se mantiene protegido.
