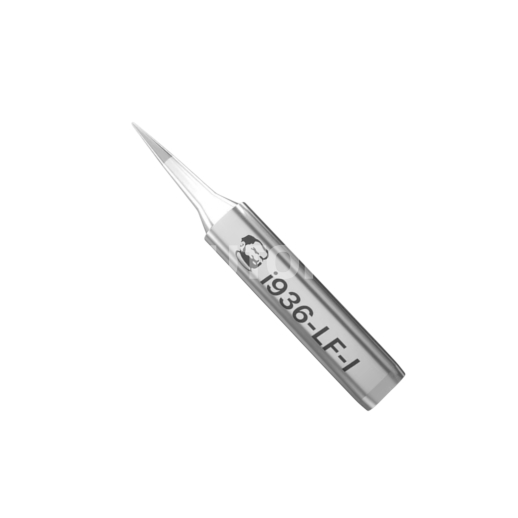

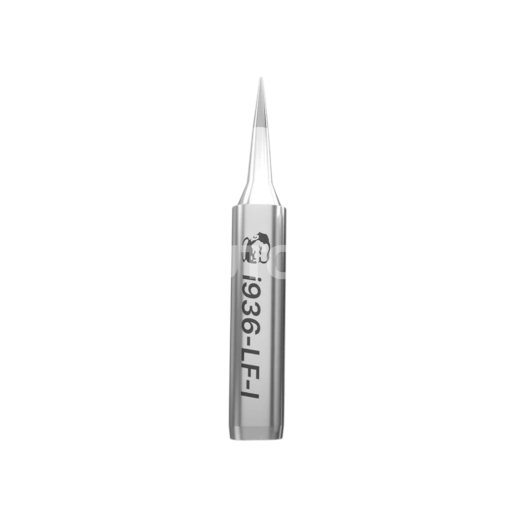

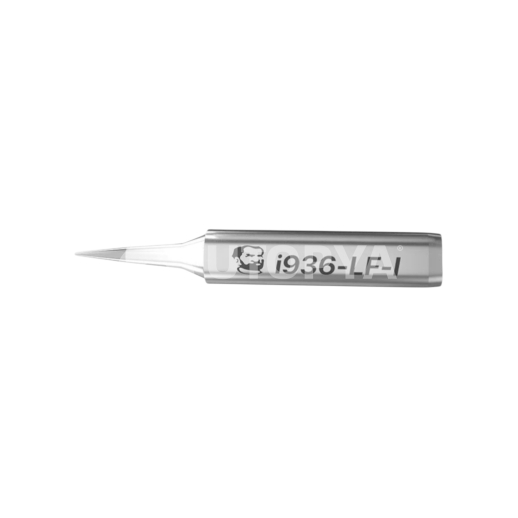

Punta de Soldadura de Precisión MECHANIC I936-IF-I (Punta Recta)

Descripción

La punta MECHANIC I936-IF-I pertenece a la serie "IF" (Industrial Fine), una gama de herramientas de soldadura optimizada para la reparación electrónica de alta precisión. Este modelo se caracteriza por una punta recta extremadamente afilada, similar a una aguja, indispensable para los técnicos que intervienen en placas base de smartphones de alta densidad. Su geometría permite una aplicación térmica localizada en componentes SMD de tamaño 0201 o 01005, limitando así los riesgos de puentes de estaño accidentales en los componentes colindantes.

Desde un punto de vista técnico, la serie IF se beneficia de un proceso de fabricación riguroso. El cuerpo de la punta está constituido de cobre puro sin oxígeno, seleccionado por su conductividad térmica superior, protegido por un revestimiento multicapa de alta densidad. Este chapado específico asegura una protección aumentada contra la erosión química provocada por los flux de soldadura modernos y previene la "petrificación" (oxidación negra) de la punta. El acabado del extremo está pulido mecánicamente para garantizar una humectabilidad inmediata y una retención óptima de la aleación de soldadura.

Diseñada para ser montada en los soldadores de tipo 936, esta punta es particularmente eficaz para las operaciones de "Jumpering" (puenteo de pistas) y la reparación de conectores FPC. Su rigidez axial permite al técnico ejercer una presión ligera y precisa, necesaria durante el raspado delicado del barniz epoxi sobre las pistas internas del PCB sin dañar las capas inferiores.

Características técnicas

• Referencia del fabricante: I936-IF-I (Serie Industrial Fine)
• Tecnología / Material: Cobre OFC con revestimiento multicapa Premium
• Tipo de punta: Recta ultra-fina (Tipo I)
• Diámetro de punta: 0.1mm - 0.15mm
• Compatibilidad: Estaciones de soldadura estándar 936 / 937 / 969 / 900M
• Dimensiones: Diámetro interior 4.0mm / Exterior 6.0mm
• Tratamiento: Lead-free (Sin plomo) y ESD Safe
• Uso: Micro-soldadura, reconstrucción de pistas, colocación de componentes CMS

Consejo de Taller y Uso

La serie IF-I es extremadamente fina; la punta es por tanto frágil frente a los choques mecánicos. Para evitar que el extremo se doble, no utilice nunca esta punta como una herramienta de palanca. Debido a su baja masa térmica en el extremo de la punta, se recomienda una temperatura de estación ajustada entre 350°C y 375°C para compensar la disipación rápida durante el contacto con la soldadura sin plomo. Para el mantenimiento, utilice un reactivador de punta (Tip Refresher) tan pronto como la punta ya no retenga el estaño, y evite dejar el soldador encendido a alta temperatura sin uso prolongado.
